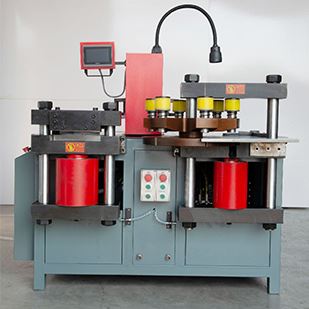

Busbar mašīnas

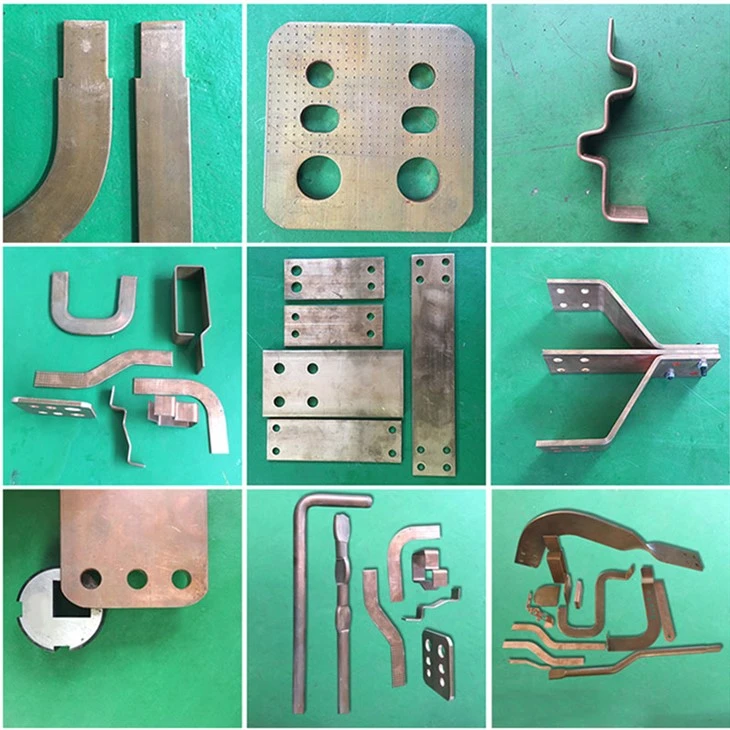

Mašīnai ir trīs apstrādes vienības: caurumošana, cirpšana un saliekšana, un to kontrolē vācu Siemens plc. Tās galvenā funkcija ir apstrādāt dažādu specifikāciju vara un alumīnija kopnes. Jums jāizvēlas tikai atbilstošā apstrādes vienība, lai ātri un viegli pabeigtu dažādas vara un alumīnija kopņu apstrādes.

Nosūtīt pieprasījumu

Apraksts

Produktu parametrs

DSMX -803 Esk kopņu mašīnu aprīkojuma parametri:

Nominālais spēks (KN): 800

Punching mirst. diapazons (mm): ф4.3~ф36

Maks. biezums (mm): 20

Maks. Platums (mm): 300

Maks. Bīdes biezums (mm): 20

Maks. Bīdes platums (mm): 300

Maks. Horizontālais liekšanas platums (mm): 300

Maks. Horizontālais līkuma biezums (mm): 20

Maks. Vertikāla saliekšanas lielums (mm): 10 × 100

Jauda (kW): 3 × 7,5kw

Liekuma precizitāte (pakāpe): ± 1 grāds

Atkārtojiet lieces precizitāti (pakāpe): ± 0. 3 grāds

Nominālais spriegums: 380V

Ārējā izmēra (mm): 2050 × 1600 × 1650

Kopējais svars (kg): 2100

Produktu informācija

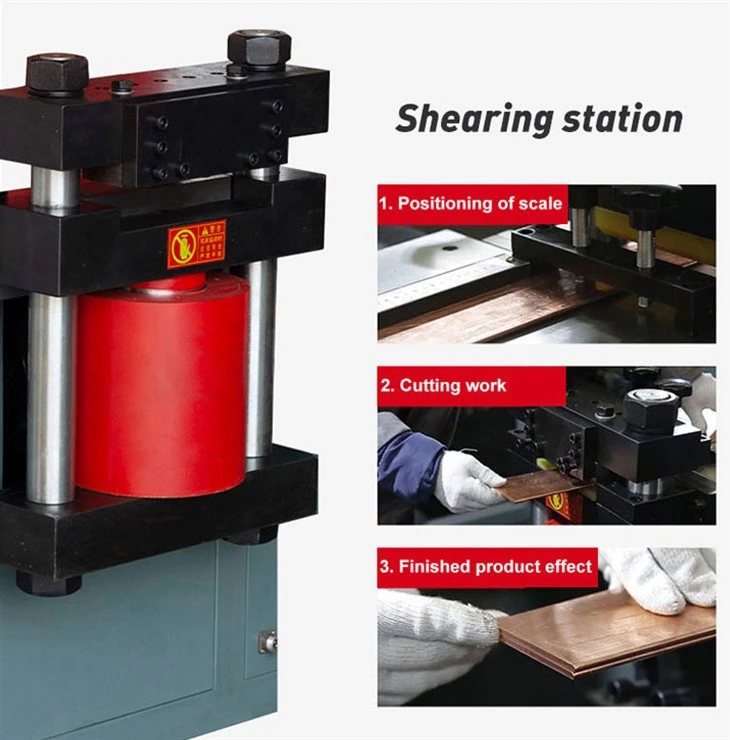

& Cirpšanas stacija:
Strukturālās priekšrocības: Vara kopņu cirpšanas stacija pieņem dubultā kolonnu lielu eļļas cilindru cirpšanas struktūru ar plakanu šķērsgriezumu, bez atkritumiem, bez burriem, bez sabrukušiem leņķiem, integrēta kalšanas struktūra, optimizēts spriegums un pēc ilgstošas lietošanas nav deformācijas.
Lāpstiņu tehnoloģija: Augšējie un apakšējie asmeņi ir uzstādīti vertikāli un paralēli, un griezums ir gluds un bez burr.
Bīdes ietilpība: vai var nobīdīt 20 mm biezu un 300 mm platu vara\/alumīnija kopnes.

cut

& Caurumošanas stacija:
Vairāku staciju sadarbība un efektīva ražošana: caurumošanas stacija var darboties paralēli cirpšanai, saliekšanai un citām stacijām, un procesi ir neatkarīgi un netraucē viens otram, kas ievērojami saīsina apstrādes ciklu.
Stacijas dizains:
TURReta stacijas bibliotēka: Sešu stacijas integrētais tornītis pieņem kaļamo dzelzi, lai uzlabotu veidnes koncentritāti, pagarinātu dzīvi un efektīvi un ērti mainītu veidni.
Caurumošanas pelējums:
Pielāgošana: atbalsta dažādu formu, piemēram, apaļas, vidukļa cauruma, kvadrātveida īpašas formas cauruma utt., Pielāgošanu;
Augsta kvalitāte: ir izvēlēts CR12MOV rīka tērauds, kurai ir liela cietība, nodilums izturīgs un izturīgs;
Viegli uzturams: augšējais perforators ir noņemams, viegli nomaināms un samazina lietošanas izmaksas.

punch

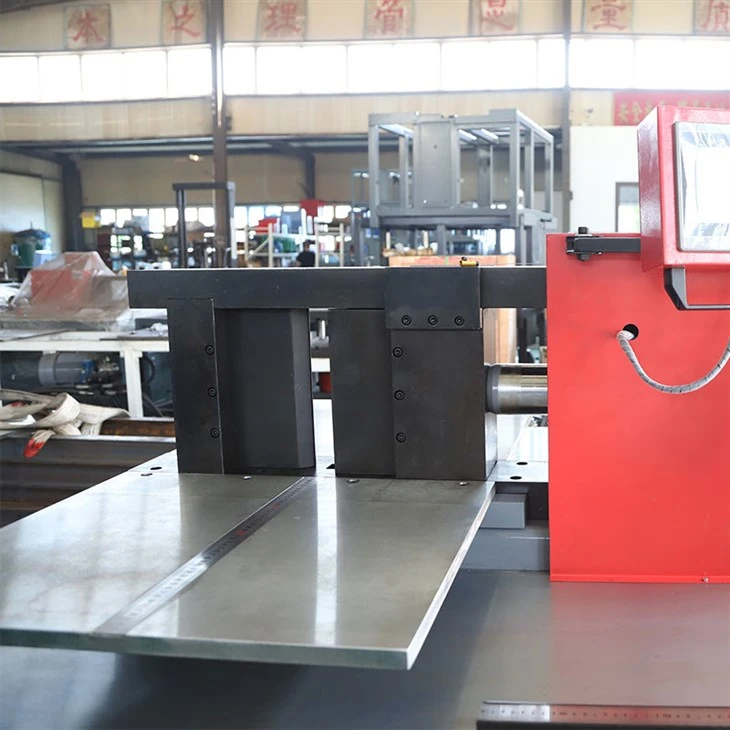

Un slēgta liekšanas stacija
Viegli darbināma un precīza mērījumos. Workbench ir iebūvēts tērauda lineāls, kas var ātri izmērīt kopnes lielumu un uzlabot darba efektivitāti.
CNC ekrāns, kas aprīkots ar inteliģentu CNC sistēmu, ir novietots tieši virs tā, lai to ērti darbotos un apskatītu. Ievadiet kopnes biezumu, augstumu, garumu un citus parametrus, un sistēma automātiski aprēķina sešus lieces leņķus, piemēram, L-Type, U-Type un Z-Type, kas ir efektīva un precīza.
Atbalsta vairākas liekšanas metodes, piemēram, plakanas lieces, vertikāla lieces, U tipa un Z-tips. Pelējuma aizstāšana var arī realizēt īpašus procesus, piemēram, reljefu un spailes presēšanu, kas var elastīgi apmierināt dažādas sarežģītas apstrādes vajadzības.

Vertical bending mold

Horizontal bending mold

Twisting Mould

& Hidrauliskā stacija
Mūsu kopņu pārstrādes mašīna hidrauliskā stacija ir aprīkota ar 3 tīriem vara motoriem, 3 solenoīdu vārstiem, 3 eļļas sūkņiem, eļļas līmeņa mērītājiem un spiediena regulējošiem vārstiem. Tam ir stabila jauda, elastīga un droša darbība. Neatkarīgi no tā, vai tā ir lieljaudas apstrāde vai smalka pielāgošana, tā var sniegt ticamu atbalstu kopņu ražošanai!

Hydraulic Oil Pump
