Busbar Machine China
Busbar automātiskā lieces pozicionēšanas mašīna DSCNC -50 Zhthis produkts ir trīs apstrādes stacijas: štancēšanas, bīdes un saliekšana, un tas ir veidots ar trim neatkarīgām hidrauliskām sistēmām. Ierobežošanas, griešanas un saliekšanas stacijas var darboties vienlaicīgi. Punching stacijā tiek izmantoti servo motori un PLC, lai kontrolētu caurumošanas koordinātas, ar augstu efektivitāti un precizitāti sasniedzot nepārtrauktu porainu darbību novietošanu un caurumošanu. Griešanas stacija automātiski kontrolē griešanas bloka izmēru caur servo motoriem un PLC, kas ir ērti un efektīvi. Liekuma stacija kontrolē lieces garumu caur servo motoriem, automātiski atrod materiāla bloķēšanas pozīciju un var sasniegt vairāku leņķu un liekšanas pozīciju novietošanu programmā.
Apraksts
Produktu apraksts
AUTS BAR MAŠĪNA ĶĪNA DSCNC - 50 ZH Busbar Automātiskā lieces pozicionēšanas mašīna ir - - mākslas saliekšanas vienība, kurā ir servo vadīts materiāls - bloķēšanas aprīkojums. Šī uzlabotā mašīna integrē trīs būtiskas apstrādes stacijas: apzīmogošanu, bīdes un saliekšanu. Lai nodrošinātu katra apstrādes posma vienmērīgu un stabilu darbību, tā ir aprīkota ar trim neatkarīgām hidrauliskām sistēmām. Ievērojamais dizains ļauj caurumošanas, griešanas un saliekšanas stacijām darboties vienlaicīgi, izraisot ievērojamu apstrādes efektivitātes palielināšanos.
Punching stacijā Servo Motors, vienlaikus ar PLC vadības tehnoloģiju, precīzi regulē caurumošanas koordinātas. Darbojoties ar vairāku caurumu darbiem, tas var izpildīt ļoti efektīvu un precīzu nepārtrauktu pozicionēšanas un caurumošanas operācijas, garantējot gan caurumošanas procesa precizitāti, gan ātrumu.
Arī griešanas stacija izmanto servo motorus un PLC. Šī kombinācija ļauj automātiski kontrolēt griešanas bloka izmēru. Tā rezultātā operācija kļūst ērtāka, un apstrādes efektivitāte ir ievērojami uzlabota, efektīvi samazinot apstrādes laiku.
Liekuma stacija ir atkarīga no servo motoriem, lai precīzi kontrolētu lieces garumu un automātiski noteiktu materiāla bloķēšanas pozīciju. Tas var precīzi novietot dažādos leņķos un dažādās lieces pozīcijās atbilstoši programmas iestatījumiem, tādējādi nodrošinot plaša spektra liekšanas prasību diapazonu. Šī augstā veiktspējas kopņu mašīna tagad ir pieejama pārdošanai.
Iekārtas tehniskie parametri
Galvenie tehniskie parametri: DSCNC -50 ZH
Maks. Bīdes spēks (KN): 800 kN
Maks. Platums (mm): 260 mm
Maks. Biezums (mm): 16 mm
Maks. Caurumošanas spēks (KN): 500 kN
Caurumošanas diametra diapazons: φ4. 3- φ36
Punktēšanas platums: 260 mm
Caurumošanas biezums: 16 mm
Maks. Liekuma spēks (KN): 500 kN
Maks. Platums (mm): 260 mm
Maks. Biezums (mm): 16 mm
Maks. Platums (mm): 200
Servo motors (1 komplekts, saliekšana servo)
Izmērs (mm): 1980 x 1710 x 1670 mm
Motora jauda (KW): 3x5,5 kW
Mašīnas svars (kg): 2350 kg
Liekšanas pārtraukšanas insults (mm): 1200 mm
Jaudas prasības (V/F): 380V, 220V, 415V pielāgojams
Ierīces funkcija
Vara kopņu mašīnas funkcija
unLiekšanas rīks aDopts ir slēgta tipa lieces struktūra, kas nodrošina vienveidīgāku apstrādes efektu, veicot plakano lieces un reljefa operācijas. Tas ne tikai uzlabo apstrādāto produktu kvalitāti, bet arī ievērojami uzlabo atkārtotu pozicionēšanas precizitāti masveida ražošanas laikā. Šī augstās precizitātes funkcija ļauj konsekventi un uzticamu ražošanu, samazināt kļūdas un atkritumus, kā arī galu galā veicinot augstāku efektivitātes ražošanas procesus un labākus kvalitātes gala produktus.
unCaurumošanas rīksNāk ar sešu pozīcijas vai astoņu pozīcijas pagrieziena galda iespēju, ļaujot lietotājiem izdarīt izvēli, pamatojoties uz viņu īpašajām prasībām. Šie pagrieziena galdiņi ir izgatavoti no augstas kvalitātes kaļamiem dzelzs, piedāvājot stabilu sniegumu. Viena no galvenajām priekšrocībām ir tā, ka pelējuma nomaiņai nav nepieciešamības. Tas ne tikai samazina misoperāciju iespējamību, kas bieži rodas biežu pelējuma izmaiņu dēļ, bet arī efektīvi samazina pelējuma bojājuma līmeni.
Turklāt pagrieziena galds ir integrāli apstrādāts komponents. Šis dizains nodrošina perfektu augšējo un apakšējo veidņu centrēšanu, ievērojami uzlabojot veidnes koncentritāti. Tā rezultātā caurumošanas rīks ilgstoši var uzturēt stabilu darbību, baudot ievērojami ilgu kalpošanas laiku un nodrošinot uzticamu sniegumu dažādiem caurumošanas uzdevumiem.
unCirpšanas rīks pieņem dubultā kolonnu cirpšanas struktūru, kas satur gludu šķērsgriezumu, nav atkritumu materiāla, bez urbumiem, bez stūra sabrukuma un gludu un bez urbuma malas.
Servo motora materiāla bloķēšana
**** Automātiska pozicionēšanas funkcija

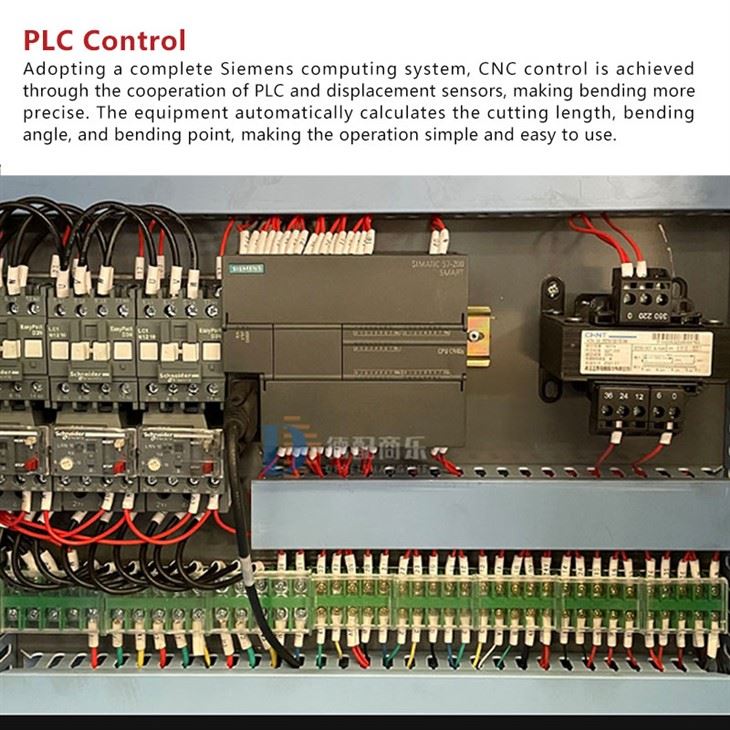

Vara autobusu josla Bender PLC vadība izmanto Siemens pilnīgu skaitļošanas sistēmu, kas sasniedz CNC kontroli, sadarbojoties ar PLC un pārvietošanas sensoriem. Liekšana ir precīzāka, un aprīkojums automātiski aprēķina griešanas garumu, lieces leņķi un lieces punktu. Darbība ir vienkārša un ērti lietojama.
**** servo aizbāžņa vadības sistēma
① griešanas režīms:
1) Iestatiet vienādu garumu, lai sagrieztu vairākus gabalus
2) Iestatiet dažādus garumus, lai sagrieztu vairākus gabalus un atsevišķus gabalus ar dažādiem garumiem.
② Ierobežošanas režīms: automātiska pozicionēšanas un caurumošanas iestatījumi
③ Liekuma režīms: automātiskas pozicionēšanas lieces instrukcijas
Produktu iepakojums
Busbar Machine China tKoka kastu izmantošana, lai iesaiņotu kopņu pārstrādes iekārtas, ir ievērojamas priekšrocības vairākos aspektos:
Augstāka aizsargājoša veiktspēja:Koka kastēm ir noteikts biezums un izturība, kas transporta laikā var efektīvi buferizēt vibrācijas, sadursmes un triecieni. Busbaru apstrādes aprīkojums parasti ir precīzāks, un tajā ir dažādas sastāvdaļas un elektroniskas detaļas. Koka kastu aizsardzība var novērst aprīkojuma apvalka deformāciju, atslābināt vai sabojāt komponentus ārējo spēku dēļ, nodrošinot, ka aprīkojums ir neskarts pārvadāšanas laikā. Piemēram, tālsatiksmes jūras transporta laikā koka kastes var izturēt vibrācijas, ko izraisa viļņi, un novērst aprīkojuma bojājumu.
Laba mitruma izturība:Koka kastes var apstrādāt pret mitruma izturību, piemēram, mitruma necaurlaidīga papīra vai plēves ieklāšana koka kastes iekšpusē. Busbaru pārstrādes mašīnas lielākoties ir izgatavotas no metāla materiāliem, kuriem ir nosliece uz rūsām mitrā vidē, ietekmējot aprīkojuma veiktspēju un kalpošanas laiku. Koka kastes, kas apstrādātas ar mitrumu necaurlaidīgiem pasākumiem, var efektīvi bloķēt mitrumu gaisā, izveidojot sausu uzglabāšanas un transportēšanas vidi aprīkojumam un nodrošinot, ka tā nekļūst mitra vai rūsa.
Ērta apstrāde un iekraušana/izkraušana:Koka kastes izmēru un formu var pielāgot atbilstoši kopas apstrādes mašīnas aprīkojuma formai, padarot to ērtu autoiekrāvējiem, celtņiem un citām vadāmības aprīkojumam. Tajā pašā laikā koka kasti var arī aprīkot ar rokturiem vai pacelšanas gredzeniem, lai ērti apstrādātu, kas atvieglo manuālu apstrādi, uzlabo iekraušanas un izkraušanas efektivitāti, kā arī samazina darbaspēka un laika izmaksas.
Ja vēlaties uzzināt vairāk par aprīkojumu, lūdzu, sazinieties ar mums
WhatsApp:+86 132 5612 1372
E -pasts:lisa@busbarchina.com
